Sur un chantier de combles, la même pièce de bois a trois noms selon qui la regarde : « la panne du bas » pour le client, « la sablière » pour le charpentier, « l'appui des chevrons » sur un devis rédigé à la hâte. Ce n'est pas une coquetterie de vocabulaire. Le mot désigne aussi où passe l'isolant, où s'arrête le pare-vapeur, et ce qu'on a le droit de couper. Un artisan qui nomme juste chiffre juste, et le client qui lit « fourrures F530 tous les 60 cm » comprend qu'il n'achète pas seulement de la laine.
La coupe ci-dessous met tout ce vocabulaire sur un seul dessin. Choisissez la charpente, traditionnelle ou en fermettes, et l'usage du comble, perdu ou aménagé ; chaque élément numéroté renvoie à sa définition et à ce qu'il faut regarder à la visite.
Vue de coupe
Les éléments d’un comble, de la tuile à la plaque de plâtre
Choisissez la charpente et l’usage du comble, puis survolez ou touchez un élément : le dessin le met en avant, la légende dit ce que c’est et ce qu’il faut vérifier sur le chantier.
Survolez ou touchez un numéro sur le dessin, ou un élément de la liste, pour lire sa définition.
Le rampant devient la paroi
Deux couches d’isolant croisées, entre et sous chevrons, pour atteindre R ≥ 6, un pare-vapeur continu côté chaud, puis fourrures et plaques. Les pannes et la ferme traversent cette paroi : chaque pièce de bois qui passe est un pont thermique et un point d’étanchéité à traiter.
Schéma de principe, non à l’échelle : membranes et isolants sont épaissis pour rester lisibles. Les sections et entraxes réels sont fixés par les DTU 31.1, 31.3, 40.29, 45.10 et 25.41.
Outil Argile
De la tuile au chevron : ce qui protège de l'eau
La couverture et ses supports
La couverture, tuiles, ardoises ou bac acier, ne fait qu'une chose : renvoyer l'eau à la gouttière. Elle est accrochée aux liteaux, ces tasseaux horizontaux posés à l'entraxe du pureau, eux-mêmes cloués sur les contre-liteaux qui suivent la pente le long des chevrons. Cette différence de sens se lit en coupe : le liteau, coupé en travers, apparaît comme un petit carré ; le contre-liteau, coupé dans sa longueur, comme une bande continue.
Le contre-liteau n'est pas décoratif. Il rehausse les liteaux de deux centimètres au moins et ménage entre l'écran et la couverture une lame d'air ventilée, du bas du versant jusqu'au faîtage. C'est elle qui évacue l'eau qui passe les tuiles et la vapeur qui traverse l'écran.
L'écran de sous-toiture
Sous les contre-liteaux court l'écran de sous-toiture, déroulé sur les chevrons. Il récupère ce qui passe la couverture, pluie battante ou neige poudreuse, et le renvoie à l'égout. Sa version moderne est HPV, à haute perméabilité à la vapeur : elle laisse sortir la vapeur d'eau et l'isolant peut la toucher.
Sans écran, ou avec un écran ancien non perméable, la règle du DTU 45.10 est de conserver une lame d'air ventilée de 2 cm entre l'isolant et la sous-face de la couverture. C'est le point le plus souvent raté quand on gagne de l'épaisseur en rampant : la deuxième couche est allée chercher les tuiles et la laine condense contre elles.
Les chevrons
Les chevrons sont les pièces inclinées qui portent tout ce qui précède. Ils reposent sur les pannes, tous les 40 à 60 cm, et leur hauteur, 6 à 10 cm le plus souvent, fixe la première épaisseur d'isolant qu'on peut loger entre eux. C'est la mesure à prendre à la visite : hauteur et entraxe des chevrons décident de l'épaisseur entre chevrons et de la largeur des rouleaux.
Ce qui porte le toit : ferme et pannes, ou fermettes
La charpente traditionnelle
Une charpente traditionnelle repose sur des fermes, espacées de trois à cinq mètres, qui portent les pannes, sur lesquelles reposent les chevrons. Trois pannes par versant est la configuration courante : la sablière en bas, scellée sur l'arase du mur, la panne intermédiaire à mi-versant, la faîtière au sommet, où les chevrons des deux versants se rejoignent. Le faîtage, lui, désigne la rangée de tuiles qui ferme l'arête au-dessus.
La ferme elle-même est un triangle. L'entrait est la pièce horizontale, souvent la poutre maîtresse du plancher des combles, qui relie les pieds des deux arbalétriers et les empêche de s'écarter sous la charge. Le poinçon est vertical, au centre, entre l'entrait et la faîtière ; les contrefiches partent du poinçon vers les arbalétriers et les raidissent sous la panne intermédiaire.

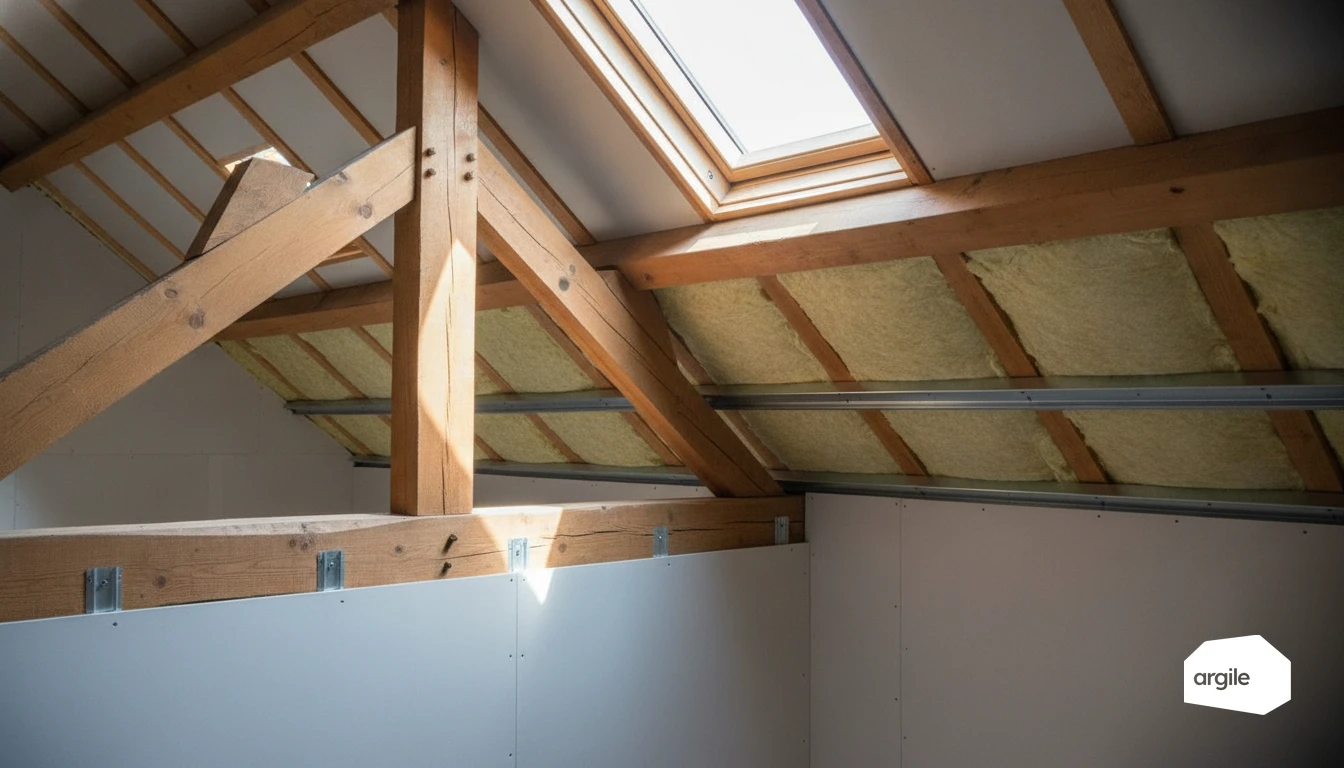

Dans un comble aménagé, tout cela reste dans la pièce. Pannes apparentes, poinçon qui coupe la pièce en deux, contrefiches qui obligent à une cloison : la surface habitable promise en rendez-vous se mesure une fois ces pièces reportées sur le plan, pas avant. Et un entrait qui gêne ne se coupe jamais sans étude, puisque c'est lui qui retient les murs.
Les fermettes industrielles
Depuis les années 1970, la majorité des pavillons reçoivent des fermettes, des fermes légères en bois de 36 mm assemblées en usine par des connecteurs métalliques à dents embouties, posées tous les 60 cm. Il n'y a ni panne ni chevron : l'arbalétrier de la fermette fait office de chevron et les liteaux se clouent directement dessus. Entre l'entrait et les arbalétriers, les diagonales dessinent le W qui triangule l'ensemble, et des lisses anti-flambement clouées en travers relient toutes les fermettes entre elles.
Deux conséquences pour le devis. Le W remplit le volume, ce qui rend un comble en fermettes perdu par construction ; l'aménager suppose de transformer la charpente, sur note de calcul, ce qui relève du DTU 31.3 et d'un bureau d'études avant tout devis d'isolation. Et les entraits de 36 mm ne sont pas calculés pour un plancher : le stockage promis au client est une surcharge.
La fermette à entrait retroussé est la version conçue habitable en usine. Son entrait est relevé à hauteur de plafond, c'est le faux entrait, et deux jambettes verticales ferment les côtés en pieds droits. Au-dessus du faux entrait, on isole comme un comble perdu ; entre les jambettes, on est dans la pièce.
Combles perdus ou aménagés : la paroi n'est pas la même
Le DPE et les fiches CEE ne parlent pas de « combles » mais de plancher haut, la paroi qui sépare le volume chauffé de l'extérieur. En combles perdus, cette paroi est le plancher des combles ; en combles aménagés, c'est le rampant, et parfois le plafond horizontal sous le faîtage et les pieds droits. Tout le reste de l'article découle de cette distinction, que nous avons détaillée sous l'angle de la toiture froide et de la toiture chaude.
Combles perdus : l'isolant sur le plancher
Le comble reste un volume froid et ventilé. L'isolant soufflé, laine minérale ou ouate de cellulose en vrac, ou des rouleaux croisés, recouvre le plancher et enterre solives et diagonales, à R ≥ 7 m²·K/W pour les aides, soit 25 cm environ en laine de lambda 0,035. La face chaude de la paroi est le plafond, la plaque de plâtre vissée sous les solives, avec un pare-vapeur continu entre les deux.
Le point faible est la trappe d'accès : une trappe nue au milieu de 35 cm de laine est un trou dans l'isolation. Capot isolé et joint compressible se chiffrent avec le soufflage, comme nous l'expliquons dans l'article dédié à la trappe. Les techniques, laine ou ouate, sont comparées ici.
Combles aménagés : isoler le rampant en deux couches
En rampant, l'isolant se pose en deux couches croisées. La première couche, entre chevrons, occupe leur hauteur, contre l'écran HPV ou en ménageant la lame d'air. Elle est bornée par la hauteur du chevron et coupée par chacun d'eux tous les 60 cm : à eux seuls, les chevrons coûtent 10 à 15 % de résistance thermique. La deuxième couche, sous chevrons, continue, recouvre les chevrons et supprime ce pont thermique. C'est le cumul des deux qui atteint le R ≥ 6 m²·K/W de la BAR-EN-101, détaillé épaisseur par épaisseur dans notre article sur les rampants.
Suspentes, pare-vapeur, fourrures, plaques : l'ordre des couches
La deuxième couche tient grâce aux suspentes, ces pièces métalliques vissées sur les chevrons qui traversent l'isolant et portent, à distance réglable, les fourrures. Sur ces profilés horizontaux, posés tous les 40 à 60 cm, se vissent les plaques de plâtre.
Le pare-vapeur vient entre l'isolant et les fourrures, côté chaud, en continu, jointoyé aux murs et aux traversées. Il empêche la vapeur du logement de condenser dans la laine, et c'est lui qui rend le comble étanche à l'air : un pare-vapeur agrafé sans joint n'existe pas. Le DTU 45.10 demande un Sd d'au moins 18 m hors membrane hygrovariable. L'espace entre le pare-vapeur et la plaque, l'épaisseur des fourrures, est un vide technique : les gaines y passent, jamais à travers la membrane.
Les pièces qui traversent cette paroi, pannes, arbalétriers, suspentes, sont autant de ponts thermiques et de points d'étanchéité. La panne intermédiaire se ceinture d'isolant et de pare-vapeur ; les suspentes existent en version à rupture thermique, avec clips de membrane. La surchauffe estivale des combles aménagés se joue sur ces mêmes couches, avec le déphasage de l'isolant en plus.
Ce que le DPE et le devis attendent de ce vocabulaire
La méthode 3CL ne demande pas le nom des pièces de charpente, mais elle demande de savoir laquelle des parois a été isolée : plancher de combles perdus, rampant sous chevrons, ou toiture par l'extérieur en sarking. Un rampant isolé saisi en combles perdus se calcule avec la mauvaise surface et le mauvais coefficient de réduction, et le gain d'étiquette annoncé au client ne tient pas. Le facteur de pente rappelle que la surface d'un rampant est celle du versant, pas celle du plancher.
Le devis, lui, doit nommer ce qu'il pose. Pour les aides, la ligne d'isolation porte la surface, le R total avec les deux épaisseurs et le lambda, et la nature de la paroi. Pour le client, nommer l'écran, le pare-vapeur, les suspentes et les fourrures est ce qui distingue un devis d'isolation d'un simple prix de laine au mètre carré, et ce qui justifie l'écart avec l'offre qui a oublié la moitié des couches.
Glossaire : les trente termes en une liste
Les mêmes trente termes que la coupe, en une seule liste, avec pour chacun ce qu’il est et ce qu’il faut regarder sur le chantier.
Couverture
- Couverture (tuiles)
La peau extérieure du toit : tuiles, ardoises ou bac acier, posés à recouvrement pour renvoyer l’eau à la gouttière. Elle protège de la pluie, pas du froid : seule, une couverture ne vaut rien en isolation.
Sur le chantierNotez le matériau et l’état. Une couverture à reprendre décide entre isoler par l’intérieur et profiter de la dépose pour un sarking.
- Liteau
Tasseau de bois posé horizontalement sur les contre-liteaux, à l’entraxe du pureau, sur lequel chaque rangée de tuiles vient s’accrocher. Il traverse la coupe, d’où les petits carrés.
Sur le chantierL’entraxe des liteaux se lit sur le pureau de la tuile : c’est le couvreur qui le fixe, jamais l’isolant.
- Contre-liteau
Tasseau cloué le long du chevron, par-dessus l’écran de sous-toiture, qui rehausse les liteaux et ménage une lame d’air ventilée entre l’écran et la couverture. Il suit la pente, donc il apparaît continu en coupe.
Sur le chantierDeux centimètres au moins. Sans contre-liteau, l’eau qui passe les tuiles stagne sur l’écran et l’humidité n’a plus de sortie.
- Écran de sous-toiture
Membrane souple déroulée sur les chevrons, sous les contre-liteaux, qui récupère ce qui passe la couverture (pluie battante, neige poudreuse) et le renvoie à la gouttière. En version HPV, à haute perméabilité à la vapeur, elle laisse sortir la vapeur d’eau et l’isolant peut la toucher.
Sur le chantierÉcran non HPV ou pas d’écran : gardez 2 cm de lame d’air ventilée au-dessus de l’isolant, sinon la laine condense contre les tuiles. C’est le point du DTU 45.10 le plus souvent raté.
Charpente traditionnelle
- Chevron
Pièce de bois inclinée, dans le sens de la pente, posée sur les pannes tous les 40 à 60 cm. Les chevrons portent les liteaux et la couverture ; leur hauteur, souvent 6 à 10 cm, fixe l’épaisseur de la première couche d’isolant qu’on peut loger entre eux.
Sur le chantierMesurez hauteur et entraxe des chevrons à la visite : ils décident de l’épaisseur entre chevrons et de la largeur des rouleaux à commander.
- Panne faîtière
La panne du sommet, posée sur les poinçons des fermes ou scellée dans les pignons, où les chevrons des deux versants se rejoignent. Le faîtage, lui, est la rangée de tuiles qui ferme l’arête au-dessus.
Sur le chantierDans un comble aménagé, la panne faîtière reste visible : la finition passe sous elle ou l’habille.
- Panne intermédiaire
Panne posée à mi-versant sur les arbalétriers, qui soulage les chevrons entre la sablière et le faîtage. Une grande portée peut en demander deux.
Sur le chantierUne panne intermédiaire traverse le rampant isolé : c’est là qu’un pont thermique et une fuite d’air se cachent. Ceinturez-la avec l’isolant et le pare-vapeur.
- Panne sablière
La panne basse, scellée ou posée sur l’arase du mur, sur laquelle les pieds des chevrons prennent appui. Elle reçoit la charge du toit et la répartit sur la maçonnerie.
Sur le chantierLe pied du rampant, entre sablière et plancher, est le point le plus difficile à isoler et à rendre étanche : prévoyez comment l’isolant et le pare-vapeur y rejoignent le mur.
- Arbalétrier
Pièce inclinée de la ferme, parallèle aux chevrons mais bien plus forte, qui porte les pannes. Deux arbalétriers et un entrait forment le triangle de la ferme.
Sur le chantierFerme apparente dans un comble aménagé : l’arbalétrier reste dans la pièce et le plaquiste passe dessous ou autour.
- Entrait
La pièce horizontale de la ferme, qui relie les pieds des deux arbalétriers et les empêche de s’écarter sous la charge. C’est souvent aussi la poutre maîtresse du plancher des combles.
Sur le chantierUn entrait qui gêne l’aménagement ne se coupe jamais sans étude : c’est lui qui retient les murs.
- Poinçon
Pièce verticale au centre de la ferme, entre l’entrait et la panne faîtière. Il suspend le milieu de l’entrait et reçoit les contrefiches.
Sur le chantierDans un comble aménagé, le poinçon coupe la pièce en deux : c’est souvent la raison d’une cloison au milieu.
- Contrefiche
Pièce oblique entre le poinçon et l’arbalétrier, qui raidit l’arbalétrier sous la panne intermédiaire et l’empêche de flamber.
Sur le chantierContrefiches, jambes de force et échantignoles sont les pièces qui encombrent un comble aménagé : à repérer avant de promettre une surface habitable.
- Mur porteur (arase)
Le mur qui reçoit la sablière ou le pied des fermettes. Son sommet, l’arase, est scellé pour asseoir la charpente.
Sur le chantierLa jonction mur-toit est un pont thermique : l’isolant du mur et celui du rampant ou du plancher doivent se toucher, sans vide entre eux.
Fermettes industrielles
- Arbalétrier de fermette
La membrure haute de la fermette, en bois de 36 mm, posée tous les 60 cm environ. Elle fait office de chevron : les liteaux se clouent directement dessus et il n’y a pas de panne.
Sur le chantierUne fermette ne se perce pas et ne se coupe pas : pas de fenêtre de toit ni de trémie sans bureau d’études.
- Entrait de fermette
La membrure basse de la fermette, en 36 mm comme le reste, qui reprend l’écartement des arbalétriers et porte le plafond. Elle n’est pas calculée pour porter un plancher.
Sur le chantierNe promettez pas de stockage dans un comble en fermettes : un plancher chargé y est une surcharge, et le plafond du dessous le dit vite.
- Diagonales (le W)
Les pièces obliques entre l’entrait et les arbalétriers, qui dessinent le W de la fermette. Elles triangulent la ferme et remplacent à elles seules les pannes, le poinçon et les contrefiches d’une charpente traditionnelle.
Sur le chantierLe W remplit tout le volume : c’est ce qui rend un comble en fermettes perdu par construction.
- Connecteur métallique
Plaque d’acier à dents embouties, pressée des deux côtés de chaque nœud de la fermette, en usine. Ni assemblage bois ni boulon : les connecteurs font toute la tenue.
Sur le chantierUn connecteur rouillé, décollé ou attaqué par l’humidité se signale : c’est une fermette dont la tenue n’est plus garantie.
- Lisse anti-flambement
Lisse de bois clouée en travers des fermettes, sur les diagonales et sous les arbalétriers, qui relie toutes les fermettes entre elles et empêche les pièces comprimées de flamber. Avec le contreventement, elle fait la stabilité de l’ensemble.
Sur le chantierRetirer une lisse anti-flambement pour passer une gaine ou un isolant est une faute : elle se remet, ou se remplace.
- Faux entrait (entrait retroussé)
Pièce horizontale placée à hauteur de plafond entre les deux arbalétriers, qui remplace l’entrait bas dans une fermette habitable. Il forme le plafond de la pièce et reprend une partie de l’effort d’écartement.
Sur le chantierAu-dessus du faux entrait, on isole comme un comble perdu ; en dessous, on est dans la pièce.
- Jambette
Pièce verticale entre l’entrait et l’arbalétrier, de part et d’autre de la pièce, qui forme les pieds droits du comble habitable et raidit le bas du rampant.
Sur le chantierL’espace derrière la jambette est un vide froid : isolez-la côté extérieur et poursuivez le pare-vapeur, sinon les pieds droits sont la fuite du comble.
Combles perdus
- Isolant soufflé ou déroulé
Laine minérale ou ouate en vrac soufflée, ou rouleaux déroulés, sur un plan horizontal : le plancher d’un comble perdu, ou le dessus du faux entrait d’une fermette habitable. Solives et diagonales disparaissent dedans.
Sur le chantierRepérez les points chauds avant de souffler : spots encastrés, conduit de fumée, trappe. Et posez des piges de niveau, l’épaisseur se contrôle à la réception.
- Pare-vapeur
Membrane étanche à l’air et freinant la vapeur, posée du côté chauffé de l’isolant, en continu, jointoyée aux murs et aux traversées. Elle empêche la vapeur du logement de condenser dans la laine, et c’est elle qui rend le comble étanche à l’air.
Sur le chantierLe DTU 45.10 demande un Sd d’au moins 18 m, hors membrane hygrovariable. Un pare-vapeur agrafé sans joint est un pare-vapeur qui n’existe pas.
- Plafond (plaque de plâtre)
Plaque de plâtre vissée sous les solives ou sous les entraits de fermettes, qui ferme le comble perdu par-dessous. C’est la face chaude de la paroi.
Sur le chantierUn plafond percé de spots ou de gaines sans boîtiers étanches perd son étanchéité à l’air : chaque trou est un chemin vers la laine.
- Trappe d’accès
L’ouverture du plafond qui donne sur le comble perdu. Isolée par un capot et fermée par un joint, elle reste le point faible de la paroi.
Sur le chantierUne trappe nue au milieu de 35 cm de laine est un trou dans l’isolation : capot isolé et joint compressible, à chiffrer avec le soufflage.
Combles aménagés
- Isolant entre chevrons (1re couche)
Première couche, glissée entre les chevrons sur toute leur hauteur, contre l’écran HPV ou en ménageant la lame d’air. Sa performance est bornée par la hauteur des chevrons et coupée par chacun d’eux.
Sur le chantierLes chevrons traversent cette couche tous les 60 cm : à eux seuls ils coûtent 10 à 15 % de résistance thermique, ce que la deuxième couche rattrape.
- Isolant sous chevrons (2e couche)
Deuxième couche, continue, posée sous les chevrons et embrochée sur les suspentes, croisée avec la première. Elle recouvre les chevrons et supprime leur pont thermique. C’est le cumul des deux qui atteint le R ≥ 6 des aides.
Sur le chantierSur le devis, indiquez les deux épaisseurs et le R total : le R d’une seule couche ne suffit ni à MaPrimeRénov’ ni aux CEE.
- Pare-vapeur
Membrane étanche à l’air et freinant la vapeur, posée du côté chauffé de l’isolant, en continu, jointoyée aux murs et aux traversées. Elle empêche la vapeur du logement de condenser dans la laine, et c’est elle qui rend le comble étanche à l’air.
Sur le chantierLe DTU 45.10 demande un Sd d’au moins 18 m, hors membrane hygrovariable. Un pare-vapeur agrafé sans joint est un pare-vapeur qui n’existe pas.
- Suspente
Pièce métallique vissée sur le chevron, qui traverse la deuxième couche d’isolant et tient la fourrure à distance. Sa longueur règle l’épaisseur d’isolant sous chevrons.
Sur le chantierChaque suspente est un petit pont thermique et un trou dans le pare-vapeur : les modèles à rupture thermique et les clips de membrane existent pour ça.
- Fourrure (rail)
Profilé métallique horizontal clipsé sur les suspentes, tous les 40 à 60 cm, sur lequel se vissent les plaques de plâtre. L’espace entre fourrures et pare-vapeur est un vide technique pour les gaines.
Sur le chantierPassez les gaines dans le vide technique, entre le pare-vapeur et la plaque, jamais à travers la membrane.
- Plaque de plâtre
La finition intérieure, vissée sur les fourrures, qui ferme le rampant. Elle n’isole pas : elle protège l’isolant et le pare-vapeur, et porte la peinture.
Sur le chantierEn rampant, plaque de 13 mm sur fourrures tous les 40 cm, ou 60 cm avec une plaque haute dureté : le DTU 25.41 fixe les entraxes.
- Plancher
Le sol du comble aménagé, sur les entraits ou les solives : panneaux de particules ou plancher bois. Entre deux niveaux chauffés, il n’a pas besoin d’isolant thermique, mais souvent d’un isolant acoustique.
Sur le chantierVérifiez la portance avant de poser un plancher sur des solives anciennes : un aménagement ajoute des charges qu’une charpente de grenier n’a pas prévues.
Ce qu'il faut relever à la visite technique
- Le type de charpente : traditionnelle à pannes, ou fermettes. Le second cas ferme la porte à l'aménagement sans travaux de structure.
- La hauteur et l'entraxe des chevrons, qui fixent l'épaisseur entre chevrons et la largeur des rouleaux.
- La présence et le type d'écran de sous-toiture : HPV, ancien non perméable, ou absent. C'est ce qui décide de la lame d'air à conserver.
- La nature du plancher en combles perdus : solives et plancher bois, hourdis, ou entraits de fermettes nus, et la présence de spots, conduits et gaines à protéger avant de souffler.
- Les pièces qui traverseront la paroi en combles aménagés : pannes, poinçon, contrefiches, jambettes, et la trappe ou la trémie d'escalier.
- L'état de la charpente : connecteurs rouillés, bois attaqués, lisses anti-flambement manquantes, à signaler avant d'y adosser un devis d'isolation. Un diagnostic termites précède toute pose dans les zones concernées.
