Fonctionnalités / Note de dimensionnement
Note de dimensionnement
La note de dimensionnement, calculée selon la NF EN 12831-1
Demander une démo
Sans engagement, démo de 30 minutes
Note de dimensionnement PAC
Calcul conforme NF EN 12831-1
Informations générales
Bénéficiaire
Madame Dos Santos Maria Augusta
contact@argile.ai
Téléphone
+33 7 44 94 57 57
Adresse des travaux
7 impasse des Petites Houettes, 21000 Dijon
Informations sur la PAC air/eau
Nom
Alféa Extensa S. 10
Marque
Atlantic
Puiss. nominale
10 kW
ηs à 35 °C / 55 °C
195 % / 154 %
COP
3,5
Régulateur
Classe VI
N° EPREL
2491075
Déperditions du logement
6,0 kW
Puissance du matériel à la T° de base
5,80 kW
3,59 kW
7,78 kW
0 %
60 %
130 %
Taux de couverture des besoins
Puissance du matériel / déperditions du logement
97 %
Dimensionnement de l’appareil
Toitures
Transmission W/m².K
1,8
Surface m²
65,2
Déperditions W/K
135,0
Planchers
Transmission W/m².K
0,6
Surface m²
63,0
Déperditions W/K
15,6
Ponts thermiques
Conductivité W/K/m
0,4
Longueurs m
33,4
Déperditions W/K
12,5
Façades
Transmission W/m².K
0,9
Surface m²
162,4
Déperditions W/K
151,4
Ouvertures
Transmission W/m².K
1,2
Surface m²
5,5
Déperditions W/K
10,9
Renouvellement de l’air
Taux de renouv. h⁻¹
0,8
Déperditions W/K
102,3
Détermination de la différence de température
Température extérieure de base
-7 °C
Température d’arrêt de la PAC
5 °C
Température de consigne
19 °C
DeltaT
14,0 °C
Coefficient de construction
Volume (surface × hauteur sous plafond)
378,0 m³
G équivalent
1,13 W/m³/K
Déperditions poste par poste, température extérieure de base, coefficient de construction, puissance de la machine et taux de couverture : la note de dimensionnement sort du parcours en un document, calculée selon la NF EN 12831-1 à partir du relevé de visite technique.
01
Conforme NF EN 12831-1
le besoin de chauffage est calculé selon la norme, à la température extérieure de base de la commune, et Argile signale en direct le sous-dimensionnement comme le sur-dimensionnement de la machine retenue
Déperditions totales
6,0 kW
Façades
35 %
2,1 kW
Toiture
32 %
1,9 kW
Ventilation
24 %
1,4 kW
Sols
4 %
0,2 kW
Ponts therm.
3 %
0,2 kW
Fenêtres
3 %
0,2 kW
Puissance d’émission à P50
11,9 kW
régime de référence, ΔT 50 K
À la température d’eau retenue
6,3 kW
55 °C en entrée, 45 °C en sortie
Déperditions du logement
6,0 kW
80 %
120 %
Taux de couverture
puissance émetteurs / déperditions
105 %
Suffisant
02
Générée automatiquement
aucune ressaisie : la puissance d’émission des radiateurs se recalcule à chaque saisie, à P50 comme à la température d’eau de départ retenue
Toitures
Transmission W/m².K
1,8
Surface m²
65,2
Déperditions W/K
135,0
Façades
Transmission W/m².K
0,9
Surface m²
162,4
Déperditions W/K
151,4
Planchers
Transmission W/m².K
0,6
Surface m²
63,0
Déperditions W/K
15,6
Ouvertures
Transmission W/m².K
1,2
Surface m²
5,5
Déperditions W/K
10,9
03
Le calcul, poste par poste
toitures, façades, planchers, ouvertures, ponts thermiques et renouvellement de l’air, chacun avec sa transmission thermique et sa surface : les rubriques qu’un contrôleur vient chercher
-8 °C
Pompe à chaleur
5 620 W
Appoint
612 W
Déperditions
6 232 W
Histogramme des températures
6 h
Appoint
Pompe à chaleur
Déperditions
Histogramme des températures
04
Puissance par température
puissance de la pompe à chaleur, appoint électrique et déperditions du logement, température extérieure par température extérieure sur une année
Déperditions du logement
6,0 kW
Puissance du matériel à la T° de base
5,80 kW
3,59 kW
7,78 kW
0 %
60 %
130 %
Taux de couverture des besoins
Puissance du matériel / déperditions du logement
97 %
05
Un dossier solide
déperditions, température de base, coefficient de construction, puissance du matériel et taux de couverture des besoins sur une seule page, à joindre au devis pour le client, les financeurs et les organismes d’aides
Ils nous font déjà confiance
+2000
installateurs
génèrent leurs notes de dimensionnement avec Argile
10 000
références
maintenues à jour dans nos catalogues fabricants
Le parcours
Camille Martin
/
Plan de travaux
/
Installation d’une pompe à chaleur Air/Eau
Installation d’une pompe à chaleur Air/Eau
Enregistrer le geste
1
Informations logement
2
Travaux
3
Choix du matériel
4
Projections des travaux
Étape suivante
Zones à chauffer
Taux de couverture des émetteurs
105 %
Radiateurs
Surface à chauffer *
Simple
Expert
130 m²
Ajouter un émetteur
Cliquez pour ajouter une zone de planchers chauffants
Préférences de chauffage du client
Température d’eau de départ
35°
40°
45°
50°
55°
60°
65°
70°
75°
Basse temp.
Moyenne temp.
Recommandé
Haute temp.
Température de consigne
19°
20°
21°
22°
23°
Économique
Standard
Confort
Confort +
Haute performance
6,00 kW
Déperditions du logement sur la surface chauffée
11,90 kW
Estimation de la puissance d’émission à P50
6,30 kW
(105 % de couverture)
Estimation de la puissance d’émission à la température d’eau indiquée

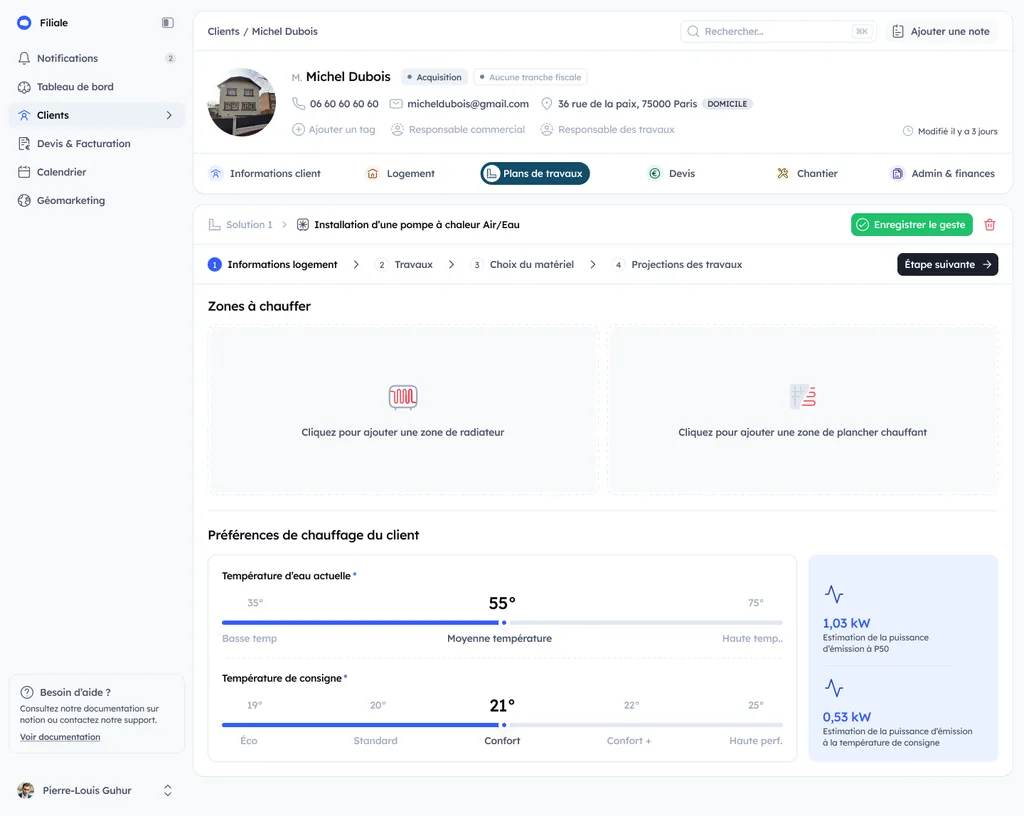

01
Informations logement
Zones à chauffer déclarées par type d’émetteur, radiateurs ou planchers chauffants, avec leur surface à chauffer, puis les préférences du client : température d’eau de départ et température de consigne, dont Argile déduit le taux de couverture des émetteurs.
Projet pompe à chaleur
Documenter le projet de pompe à chaleur Air/Eau
Zone à chauffer
Pièces & émetteurs
Position des unités
4
Dimensionnement
Choisir une température de consigne
19°
20°
21°
22°
23°
Économique
Standard
Confort
Confort +
Haute performance
Isolation prévue
Isolation des murs par l’extérieur
Isolation des planchers hauts
Isolation des planchers bas
Remplacement de menuiseries
Vérification de la puissance d’émission des radiateurs
Estimation du besoin de chauffage
6,0 kW
Basse température
2,2 kW
SOUS-DIMENSIONNEMENT
Moyenne température
6,3 kW
RECOMMANDATION
Haute température
12,2 kW
SUR-DIMENSIONNEMENT
Précédent
Valider
02
Calcul des déperditions
Le besoin de chauffage est calculé selon la NF EN 12831-1, à partir des relevés et de l’isolation prévue, puis confronté à la puissance d’émission des radiateurs : basse, moyenne et haute température, chacune jugée sous-dimensionnée, recommandée ou sur-dimensionnée.
Camille Martin
/
Plan de travaux
/
Installation d’une pompe à chaleur Air/Eau
Installation d’une pompe à chaleur Air/Eau
Enregistrer le geste
Informations logement
Travaux
3
Choix du matériel
4
Projections des travaux
Étape suivante
Matériel
Changer pour des unités séparées
KIT PAC SÉLECTIONNÉ
Alféa Extensa S. 10
Par défaut
Atlantic
TAUX DE COUV. PAC
97 %
Régulateur
VI
Application
Moyenne temp.
T° max
60 °C
ETAS 35°
195 %
ETAS 55°
154 %
Puissance
10 kW
COP
3,50
Usage
Chauffage
Nbre phase
Monophasé
Quantité
x1
Prix HT
4 890,00 €
TVA
5,50 %
Prix TTC
5 158,95 €
Prestations
5 390,00 € TTC
3 prestations sélectionnées
PAR DÉFAUT
Dépose
Prix TTC
1 500,00 €
Pose
Prix TTC
3 000,00 €
Forfait modification
Prix TTC
890,00 €
Accessoires
589,00 € TTC
1 accessoire sélectionné
PAR DÉFAUT
Fourniture groupe de sécurité
Prix TTC
589,00 €
03
Choix du matériel
La machine retenue dans vos catalogues affiche son taux de couverture face au besoin calculé, avec son application, ses ETAS 35°/55°, son COP et sa puissance, prestations et accessoires rattachés au geste.
Note de dimensionnement PAC
Calcul conforme NF EN 12831-1
Informations générales
Bénéficiaire
Madame Dos Santos Maria Augusta
contact@argile.ai
Téléphone
+33 7 44 94 57 57
Adresse des travaux
7 impasse des Petites Houettes, 21000 Dijon
Informations sur la PAC air/eau
Nom
Alféa Extensa S. 10
Marque
Atlantic
Puiss. nominale
10 kW
ηs à 35 °C / 55 °C
195 % / 154 %
COP
3,5
Régulateur
Classe VI
N° EPREL
2491075
Déperditions du logement
6,0 kW
Puissance du matériel à la T° de base
5,80 kW
3,59 kW
7,78 kW
0 %
60 %
130 %
Taux de couverture des besoins
Puissance du matériel / déperditions du logement
97 %
Dimensionnement de l’appareil
Toitures
Transmission W/m².K
1,8
Surface m²
65,2
Déperditions W/K
135,0
Planchers
Transmission W/m².K
0,6
Surface m²
63,0
Déperditions W/K
15,6
Ponts thermiques
Conductivité W/K/m
0,4
Longueurs m
33,4
Déperditions W/K
12,5
Façades
Transmission W/m².K
0,9
Surface m²
162,4
Déperditions W/K
151,4
Ouvertures
Transmission W/m².K
1,2
Surface m²
5,5
Déperditions W/K
10,9
Renouvellement de l’air
Taux de renouv. h⁻¹
0,8
Déperditions W/K
102,3
Détermination de la différence de température
Température extérieure de base
-7 °C
Température d’arrêt de la PAC
5 °C
Température de consigne
19 °C
DeltaT
14,0 °C
Coefficient de construction
Volume (surface × hauteur sous plafond)
378,0 m³
G équivalent
1,13 W/m³/K
04
Édition de la note
La note sort du parcours en un document : hypothèses de température, déperditions poste par poste, coefficient de construction, puissance de la machine à la température de base et taux de couverture des besoins, rattaché au dossier client.
“Quand plusieurs équipes interviennent, il faut que tout le monde travaille avec les mêmes informations. Argile nous aide à standardiser nos visites et à mieux piloter nos projets.”
Ces fonctionnalités vont aussi vous intéresser
Les briques d’Argile qui se combinent le mieux avec celle-ci, du relevé jusqu’au chantier.
Pompe à chaleur air/eau
Une machine ne délivre pas sa puissance nominale par grand froid.
Clients
/
Camille Martin
Informations
Logement
Plans de travaux
Devis
Admin & finances
Devis n°D2026-0042
Historique
Analyse
Prévisualiser
Enregistrer
Le bien
Rénovation énergétique
Informations
4
Le devis
5
Conditions
Étape suivante
Le devis
N°
Désignation
Qté
Unité
Prix U. HT
Total HT
TVA
Prix TTC
1
Installation d’une pompe à chaleur air/eau
Caractéristiques techniques de la PAC (obligatoire)
3 À RENSEIGNER
Surface chauffée par la PAC (m²)
Ex : 120
Efficacité énergétique saisonnière ηs (%)
Ex : 126
Classe du régulateur
I
II
III
IV
V
VI
VII
VIII
1.1
Installation d’une pompe à chaleur air/eau
10 600,00 €
11 183,00 €
1.1.1
Pompe à chaleur air/eau 14 kW
1,00
U
3600,00
3 600,00 €
5,5%
3798,00
B
I
U
Puissance calorifique +7 °C / +35 °C : 13,00 kW. Puissance calorifique -7 °C / +60 °C : 10,10 kW. Efficacité énergétique saisonnière chauffage (35 °C / 55 °C) : 150 % / 117 %.
1.1.2
Forfait pose et mise en service PAC
1,00
U
7000,00
7 000,00 €
5,5%
7385,00
Ajouter une ligne
2
Isolation des murs par l’extérieur (ITE)
2.1
Isolation des murs par l’extérieur (ITE)
22 500,00 €
23 737,50 €
2.1.1
Isolant polystyrène RT supérieur ou égal à 3,7 m².K/W
120,00
M2
120,00
14 400,00 €
5,5%
15192,00
2.1.2
Forfait main d’œuvre pour travaux d’isolation
120,00
M2
75,00
9 000,00 €
5,5%
9495,00
Remise
-900,00 €
8 545,50 €
Devis
Mentions obligatoires, caractéristiques techniques exigées par la fiche CEE, TVA ligne par ligne et aides déduites du net à payer : un devis de rénovation énergétique porte tout ce qu’un contrôle CEE ou MaPrimeRénov’ viendra chercher, et Argile le réclame avant l’envoi.
Conception à distance
Conception à distance
Depuis le bureau, qualifiez le logement, esquissez le projet et donnez au client une première estimation fiable avant même la visite technique : vous ne vous déplacez que pour les projets qui en valent la peine.
FAQ
Consultez les réponses aux interrogations les plus fréquentes. Et si besoin, notre équipe reste à votre écoute.
Contactez-nous
Oui : les déperditions et le besoin de chauffage sont calculés selon la NF EN 12831-1, méthode de calcul des déperditions calorifiques de base d’un bâtiment, à partir de la température extérieure de base de la commune du chantier.
Prêt à générer vos notes de dimensionnement conformes ?
Une démo, et vous voyez votre expertise en preuve.
