Le diamètre d'une gaine de VMC se déduit du débit à transporter, pas du piquage disponible sur le caisson. La section utile vaut S = Q / 3 600 v, avec Q le débit en m³/h imposé par l'arrêté du 24 mars 1982 et v la vitesse d'air retenue en m/s. Pour les 135 m³/h de pointe cuisine d'un logement de cinq pièces principales, cela donne 126 mm de diamètre intérieur à 3 m/s et 109 mm à 4 m/s, donc un Ø 125 et jamais un Ø 100. Tout le reste se joue sur les longueurs et les coudes, qui décident de l'équilibrage bien avant le caisson.
Choisir le bon type de VMC selon le logement et les travaux
VMC simple flux, hygroréglable ou double flux : quand choisir quoi ?
Une vmc simple flux autoréglable suffit souvent en remplacement, quand vous gardez les réseaux existants et que le budget est serré. La hygroréglable est un bon compromis en rénovation, elle module les débits sur l'humidité relative et limite les déperditions par renouvellement d'air. La double flux prend du sens lors d'une rénovation globale, avec isolation renforcée, réseaux neufs et espace pour un caisson et des gaines.
Repérer les contraintes du chantier : combles, faux-plafonds, rénovation occupée
Avant de trancher, regardez où passer les gaines. Combles accessibles et faux-plafonds facilitent une installation propre, surtout en double flux, et ce sont les mêmes volumes que réclame un réseau de PAC air/air gainable, avec des débits bien supérieurs. En rénovation occupée, privilégiez une solution avec peu de percements et des interventions courtes, par exemple une hygroréglable sur réseau existant. Relevez aussi la position du rejet, la place pour le caisson et les accès de maintenance, ce sont les trois points qui font sauter un chiffrage après coup : autant les consigner pendant la visite technique, photos et emplacements sur le plan, là où ils alimentent directement le devis.
Vérifier la compatibilité avec l'étanchéité à l'air et l'isolation
Plus l'enveloppe est étanche, moins les fuites parasites compensent un réseau sous-débité, et plus le dimensionnement doit être juste. Soignez les entrées d'air, le transit entre pièces et l'étanchéité des conduits, sinon vous récupérez de la condensation malgré une isolation correcte. Pour le dimensionnement des points d'extraction et d'amenée d'air, voyez les entrées d'air, l'équilibrage des bouches.
Dimensionnement du réseau de gaines VMC : débits, sections et longueurs
Déterminer les débits pièce par pièce et les bouches adaptées
Partez des débits réglementaires, pas d'un ordre de grandeur. L'extraction se fait en cuisine, salle d'eau et cabinet d'aisances, avec des bouches dont la plage de réglage doit couvrir la valeur exigée pour la typologie. Gardez des entrées d'air dimensionnées en pièces principales, sinon le réseau se met en dépression et les bouches sifflent sans délivrer leur débit.
Du débit au diamètre : le tableau des sections
La section se calcule, elle ne se choisit pas. Une gaine transporte un débit Q à une vitesse v sur une section S, avec S = Q / 3 600 v, ce qui donne un diamètre intérieur minimal. Le tableau ci-dessous applique la formule aux débits de l'article 3, pour trois vitesses de calcul.
| Débit à transporter | Ø intérieur à 3 m/s | Ø intérieur à 4 m/s | Ø intérieur à 5 m/s | Diamètre courant retenu |
|---|---|---|---|---|
| 15 m³/h, cabinet d'aisances | 42 mm | 36 mm | 33 mm | Ø 80 |
| 30 m³/h, salle de bains | 59 mm | 52 mm | 46 mm | Ø 80 |
| 45 m³/h, cuisine en permanent | 73 mm | 63 mm | 56 mm | Ø 80 |
| 75 m³/h, pointe cuisine, 1 pièce principale | 94 mm | 81 mm | 73 mm | Ø 100 |
| 105 m³/h, pointe cuisine, 3 pièces principales | 111 mm | 96 mm | 86 mm | Ø 125 |
| 135 m³/h, pointe cuisine, 5 pièces et plus | 126 mm | 109 mm | 98 mm | Ø 125 |
La vitesse n'est pas libre pour autant. L'arrêté ne fixe que des débits, mais le NF DTU 68.3 conseille des plafonds de vitesse, motivés par le bruit transmis aux pièces, que le ministère reprend à l'identique dans ses documents de présentation du texte.
| Tronçon | Vitesse maximale conseillée |
|---|---|
| Antenne véhiculant le débit d'une seule bouche | 4 m/s |
| Antenne véhiculant le débit de plusieurs bouches | 5 m/s |
| Partie verticale d'un conduit collectif | 5 m/s |
| Partie horizontale de collectif, rejet et prise d'air | 6 m/s |
Deux précautions de lecture. Ce sont des valeurs conseillées par le DTU et non imposées par l'arrêté : elles se justifient sur la note de calcul et se défendent sur l'acoustique, pas sur la conformité. Et c'est bien le diamètre intérieur qui compte, pas le diamètre nominal annoncé sur l'emballage d'une gaine isolée. En immeuble, c'est ce même calcul appliqué au débit cumulé qui départage une colonne unique et un réseau ramifié.
Anticiper les longueurs, coudes et piquages pour un réseau équilibré
Une fois les diamètres posés, le déséquilibre vient des longueurs. Chaque coude, té et réduction se compte en longueur équivalente de gaine droite et s'ajoute au linéaire réel, ce qui explique qu'une bouche proche du caisson prenne tout le débit et qu'une bouche en bout de réseau n'en voie plus. Visez des longueurs comparables entre antennes, remplacez les coudes serrés par des courbes larges, et gardez de la marge de réglage aux bouches pour rattraper l'écart résiduel.
Tracer et organiser le réseau de gaines : un parcours simple et accessible
Limiter les coudes et raccourcir les trajets : ce qui se décide au tracé
Le tracé se dessine avant la première suspente. Trajets courts et directs, le moins de changements de direction possible, courbes larges quand un contournement s'impose. Gaines tendues, sans ventre ni écrasement au passage de charpente : un conduit pincé perd de la section sur toute la longueur du pincement et fait du bruit en permanence.
Répartiteur, caisson, piquages : organiser pour éviter les déséquilibres
Positionnez le caisson et, s'il y en a un, le répartiteur au plus près du barycentre des pièces de service. Répartissez ensuite les piquages de façon lisible, en rapprochant les longueurs d'antenne. Repérez chaque ligne à la pose, pièce, diamètre et sens, c'est ce qui évite les inversions au moment du réglage et les erreurs de diagnostic dix ans plus tard.
Prévoir l'accès maintenance : filtres, caisson, trappes et points de contrôle
Laissez un passage pour ouvrir le caisson, déposer les filtres en double flux et atteindre les raccords. Prévoyez une trappe aux changements de direction et près des piquages, en particulier si le réseau passe en combles. Le NF DTU 68.3 fixe aussi les cotes de pose des bouches, à 1,80 m minimum du sol et 20 cm minimum de l'axe aux parois adjacentes : une bouche calée dans un angle ne délivre pas son débit, quel que soit le caisson. Le détail des positions est dans notre article sur l'accès maintenance.

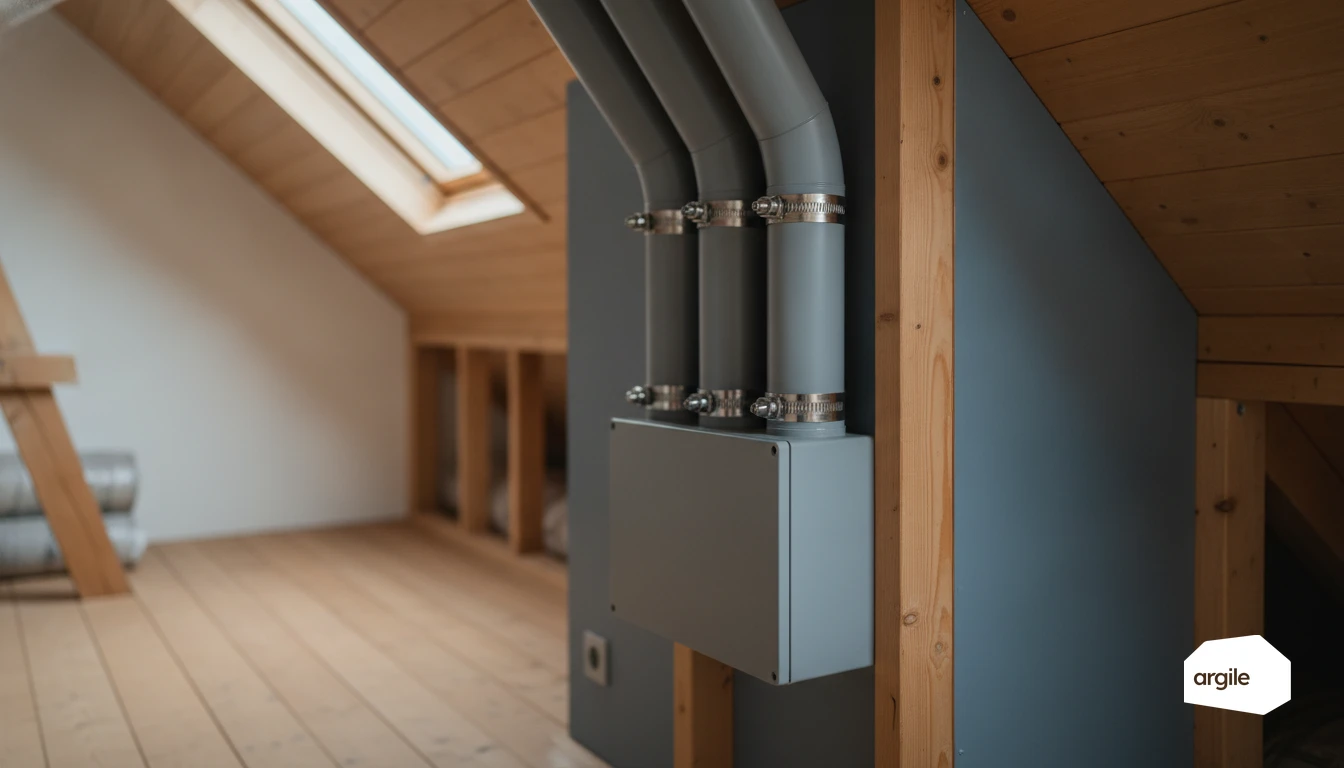

Pose qualité des gaines VMC : étanchéité, isolation et fixation durable
Assurer l'étanchéité des raccords : colliers, manchons et bandes adaptées
Le débit perdu entre le caisson et la bouche se perd aux jonctions. Utilisez des manchons au bon diamètre, serrés au collier à vis, et finissez au ruban aéraulique alu ou butyle selon la prescription fabricant. Écartez le ruban toilé multiusage, qui se décolle en quelques saisons sur un support poussiéreux. La méthode complète et les classes à exiger au devis sont dans notre article sur l'étanchéité des gaines de VMC.
Isoler les gaines en zones froides pour éviter condensation et pertes
En combles non chauffés, garage ou vide sanitaire, passez en conduit isolé ou ajoutez une coquille. L'enjeu est la condensation de l'air extrait, chaud et humide, dans un conduit froid, pas la déperdition. Soignez la continuité de l'isolant aux raccords, évitez les points bas où l'eau s'accumule, et prévoyez la pente vers l'évacuation quand la notice l'impose. Le sujet est détaillé dans notre article sur l'isolation des gaines en combles non chauffés.
Fixations et supports : éviter l'écrasement, les vibrations et le bruit
Suspendez sans pincer. Colliers larges, supports isophoniques, entraxe régulier selon la notice du conduit. Respectez le rayon de courbure minimal du produit et bannissez les coudes à angle vif. Moins de contrainte mécanique, c'est une section conservée sur toute la longueur et un niveau sonore stable dans le temps.
Contrôles de fin de chantier et points de vigilance en 2026
Mesurer et régler les débits : méthode et erreurs fréquentes
En fin de pose, mesurez bouche par bouche au débitmètre à cône, filtres propres et réseau stabilisé, puis réglez pour retrouver les valeurs de l'article 3. Les erreurs classiques sont toujours les mêmes : bouches inversées entre pièces, réglage laissé en butée, souple écrasé derrière un doublage. Les instruments et la méthode sont détaillés dans notre article sur la mesure du débit de ventilation.
Traitement des condensats et évacuation : éviter les retours d'eau
Sur une double flux, contrôlez la pente continue vers l'évacuation, la présence d'un siphon amorcé et l'absence de contre-pente. Un tuyau pincé ou un raccord non étanche suffit à créer un retour d'eau et des odeurs dans le caisson. Le test tient en un geste : versez un verre d'eau dans le bac et observez l'écoulement avant de refermer.
Documents à remettre au client : schéma du réseau, entretien et repères utiles
Remettez le schéma du réseau avec l'emplacement des organes de réglage, des trappes et de l'accès filtres. Ajoutez la notice d'entretien, avec la périodicité de nettoyage des bouches et de remplacement des filtres. Le relevé signé des débits mesurés bouche par bouche est la pièce qui sécurise la réception, et la seule qui vous protège si le débit est contesté après coup.
