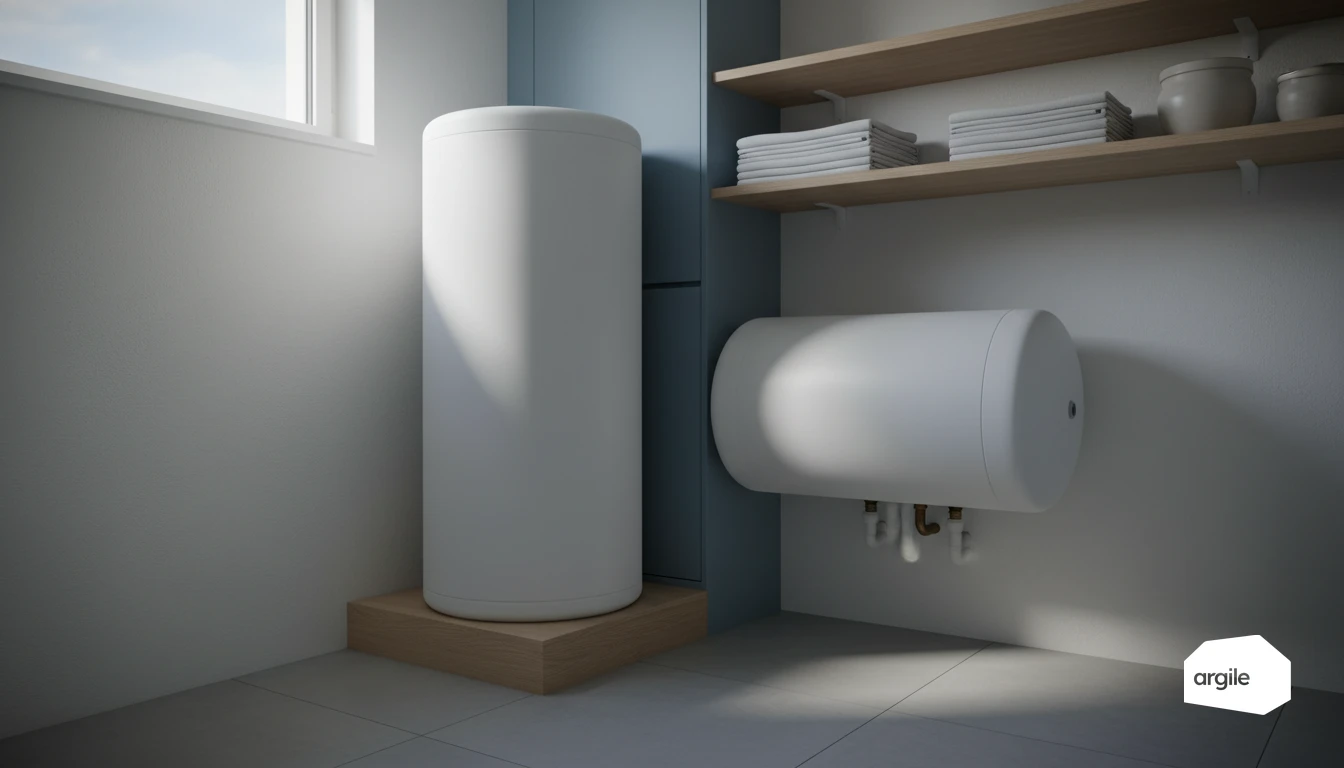

Dans un ballon, l’eau chaude occupe la partie haute et l’eau froide la partie basse. Cette séparation en couches est ce qui fixe la température que le générateur voit à l’entrée de son échangeur, et donc son rendement instantané. La méthode 3CL-DPE 2021 traduit la géométrie de cuve en un coefficient de perte, 0,33 pour un chauffe-eau horizontal de 100 à 200 litres contre 0,20 pour un vertical de catégorie C, soit 1 063 contre 644 kWh de pertes annuelles à 200 litres. L’écart de 419 kWh par an tient uniquement à la position de la cuve, à volume et à usage identiques.
Ce que la stratification change pour le générateur
La grandeur utile est la température vue par la source, pas celle du robinet
Un ballon stratifié présente à sa base une eau restée proche de la température du réseau. C’est cette eau que la source de chaleur reprend, et plus elle est froide, plus l’écart avec la consigne est élevé. Quand les couches se mélangent, la base remonte en température, le générateur travaille contre un écart réduit et son rendement instantané décroche, sans qu’aucun défaut n’apparaisse au robinet tant que le haut de cuve tient.
Sur une pompe à chaleur, le bas de cuve pilote le rendement
Une PAC ou un chauffe-eau thermodynamique produit d’autant mieux que la température de condensation reste basse. Une cuve brassée impose de reprendre l’ensemble du volume à la consigne au lieu de recharger par le bas, ce qui allonge les cycles et fait monter la température moyenne de condensation. Sur une résistance électrique, l’effet est différent mais réel : la puissance est fixe, donc un brassage se paie en durée de chauffe et en nombre de relances.
Ce que la méthode 3CL en retient
La méthode ne modélise pas les couches. Elle constate le résultat et l’encode dans un coefficient de perte tabulé, avec deux géométries et rien entre les deux. C’est une simplification, mais elle est opposable, et c’est elle qui alimente la consommation d’ECS du diagnostic.
Ce que le DPE chiffre de la géométrie de cuve
Deux géométries, deux coefficients
Extrait du paragraphe 11.6.2 de l’annexe 1 de l’arrêté du 31 mars 2021, en Wh par litre, par degré et par jour.
| Coefficient de perte Cr | ≤ 100 L | 100 à 200 L | 200 à 300 L | > 300 L |
|---|---|---|---|---|
| Chauffe-eau horizontal | 0,39 | 0,33 | 0,30 | 0,30 |
| Vertical, catégorie C ou 3 étoiles | 0,25 | 0,20 | 0,18 | 0,16 |
La ligne horizontale est unique. Contrairement aux verticaux, elle ne se décline pas selon la catégorie du ballon, ce qui revient à dire que la méthode considère la géométrie comme dominante devant la qualité d’isolation. Les deux lignes verticales intermédiaires figurent dans la table complète des pertes de stockage.
L’écart en kilowattheures
Pertes annuelles calculées avec la formule du même paragraphe, Qg,w = 8592 × 45/24 × Vs × Cr, arrondies au kWh.
| Volume | Horizontal | Vertical catégorie C | Écart |
|---|---|---|---|
| 100 L | 628 | 403 | 225 |
| 150 L | 797 | 483 | 314 |
| 200 L | 1 063 | 644 | 419 |
| 250 L | 1 208 | 725 | 483 |
| 300 L | 1 450 | 870 | 580 |
L’écart croît avec le volume, ce qui inverse une intuition courante : plus le besoin est important, plus le choix de la géométrie pèse, alors qu’on a tendance à considérer que la contrainte de local justifie tout dès qu’on monte en litrage.
Ce que la table ne dit pas
Elle ne dit rien de la qualité des piquages, de la présence d’un diffuseur en entrée d’eau froide, du débit de charge ni de la position de la sonde de régulation. Deux ballons verticaux identiques mal raccordés se comporteront comme des horizontaux sans que le calcul le voie. La table borne le sujet, elle ne le remplace pas.
Mesurer la stratification plutôt que la supposer
Le relevé haut, milieu, bas
Après deux heures au minimum sans puisage, relevez la température de contact en trois points de la hauteur de cuve, sur la virole et non sur les piquages. Un profil décroissant net indique des couches établies. Un profil plat signe un brassage, dont la cause est presque toujours hydraulique et non thermique.
L’essai de puisage
Ouvrez un point de puisage à débit constant et mesurez le volume tiré avant que la température de sortie ne passe sous la température utile visée. C’est le volume réellement disponible, à comparer au volume nominal du ballon. L’écart entre les deux est la mesure directe de ce que la stratification vous rend.
Le retour de bouclage
Sur une installation bouclée, mesurez la température du retour. Un retour anormalement chaud signale que la boucle réinjecte de l’énergie dans le ballon au lieu de compenser des pertes de réseau, et qu’elle brasse la cuve à chaque circulation. Le poste est traité en détail dans l’article sur le bouclage du réseau ECS.
Les réglages qui cassent les couches
Le débit de charge
Un débit de charge trop élevé injecte de l’énergie plus vite que la cuve ne peut la ranger, et le jet entrant traverse les couches au lieu de les alimenter par le bas. Sur un ballon à échangeur, le premier réflexe est de vérifier la vitesse du circulateur primaire avant de suspecter la cuve elle-même.
La position de la sonde et la consigne
Une sonde placée trop bas force le générateur à porter l’ensemble du volume à la consigne, ce qui supprime mécaniquement la stratification. Une sonde en zone haute permet de recharger par tranches. La consigne, elle, se cale sur le besoin réel et sur le cadre de l’arrêté du 23 juin 1978, avec mitigeur thermostatique dès que le stockage est plus chaud que ce qui est admis au puisage.
Le point de réinjection du bouclage
Un retour de bouclage raccordé trop près du départ d’eau chaude réchauffe la zone qui doit rester la plus chaude et déstabilise le haut de cuve. Réinjecter sur un piquage médian avec clapet anti-thermosiphon, programmer la pompe sur les plages d’usage et isoler la boucle en continu suffisent à supprimer l’essentiel du brassage parasite.
Ce que la géométrie ne règle pas
Le volume reste le premier paramètre
Une stratification parfaite sur un ballon trop petit donne quand même de l’eau tiède au deuxième puisage. La géométrie optimise l’usage du volume, elle ne le crée pas. Le dimensionnement se traite en amont, sur les puisages simultanés relevés en visite, comme détaillé dans l’article sur le volume de stockage ECS.
Quand l’horizontal est imposé par le local
Le choix ne se pose pas toujours. Combles, faux plafond, soupente, placard bas : la hauteur disponible tranche avant tout le reste, et elle se relève pendant la visite technique, où le technicien documente le local et la position des équipements. Dans ce cas, le sujet n’est plus la performance mais l’arbitrage de pose, l’encombrement et la reprise de fixation, traités dans l’article sur le choix entre cumulus vertical et horizontal en remplacement. Le surcoût de fonctionnement se chiffre alors avec le tableau ci-dessus et s’écrit dans le devis.
Les points à valider avant de figer le choix
- Hauteur libre réelle, mesurée trappe ouverte et non sur plan.
- Position de la sonde de régulation et accessibilité du piquage médian.
- Débit de charge disponible côté générateur et vitesse du circulateur.
- Consigne retenue et présence d’un mitigeur thermostatique en sortie.
