Comprendre le DTU 65.14 et son rôle sur un chantier PAC
À quoi sert un DTU : cadre de référence, responsabilités et limites
Un dtu sert de référence commune sur le chantier. Il décrit les règles de l’art attendues pour concevoir et poser. En cas de litige, il aide à qualifier la conformité, avec des responsabilités partagées entre conception, mise en œuvre et réception. Limite à garder en tête. Un DTU n’est pas un mode d’emploi marque par marque et il ne remplace pas l’étude de dimensionnement.
Ce que couvre le NF DTU 65.14 pour une PAC : chauffage, hydraulique, accessoires
Le NF DTU 65.14 cadre surtout la partie chauffage à eau chaude associée à une PAC. On y retrouve les points clés sur les réseaux hydrauliques, les raccordements, l’équilibrage, la protection contre la corrosion et l’entartrage, ainsi que les organes de sécurité. Vase d’expansion, soupape, purge, filtration. L’objectif est d’avoir un circuit stable et fiable, qui protège la machine et garantit le confort.
DTU, norme, avis technique : comment s’y retrouver en 2026
En 2026, retenez trois niveaux. Le dtu fixe les règles de mise en œuvre. Une norme produit précise les performances et essais d’un équipement. Un avis technique valide une solution ou un procédé non traditionnel, avec ses conditions de pose. Sur le terrain, on croise les trois. Votre repère. Le document le plus contraignant est celui cité au marché, aux pièces techniques et par l’assureur, surtout en décennale.
Préparer l’installation PAC : points DTU à verrouiller avant la pose
Relevés et dimensionnement : éviter les erreurs qui se payent en mise en service
Avant de percer ou de tirer des liaisons, verrouillez les relevés. Surface, isolation réelle, volume à chauffer, température de départ visée, type d’émetteurs. Un bon dimensionnement limite les cycles courts et les appoints qui flambent. Gardez une trace écrite des hypothèses et alignez-les avec les règles de l’art et le dtu applicable.
Choix de l’emplacement et contraintes du bâti : accès, nuisances, sécurité

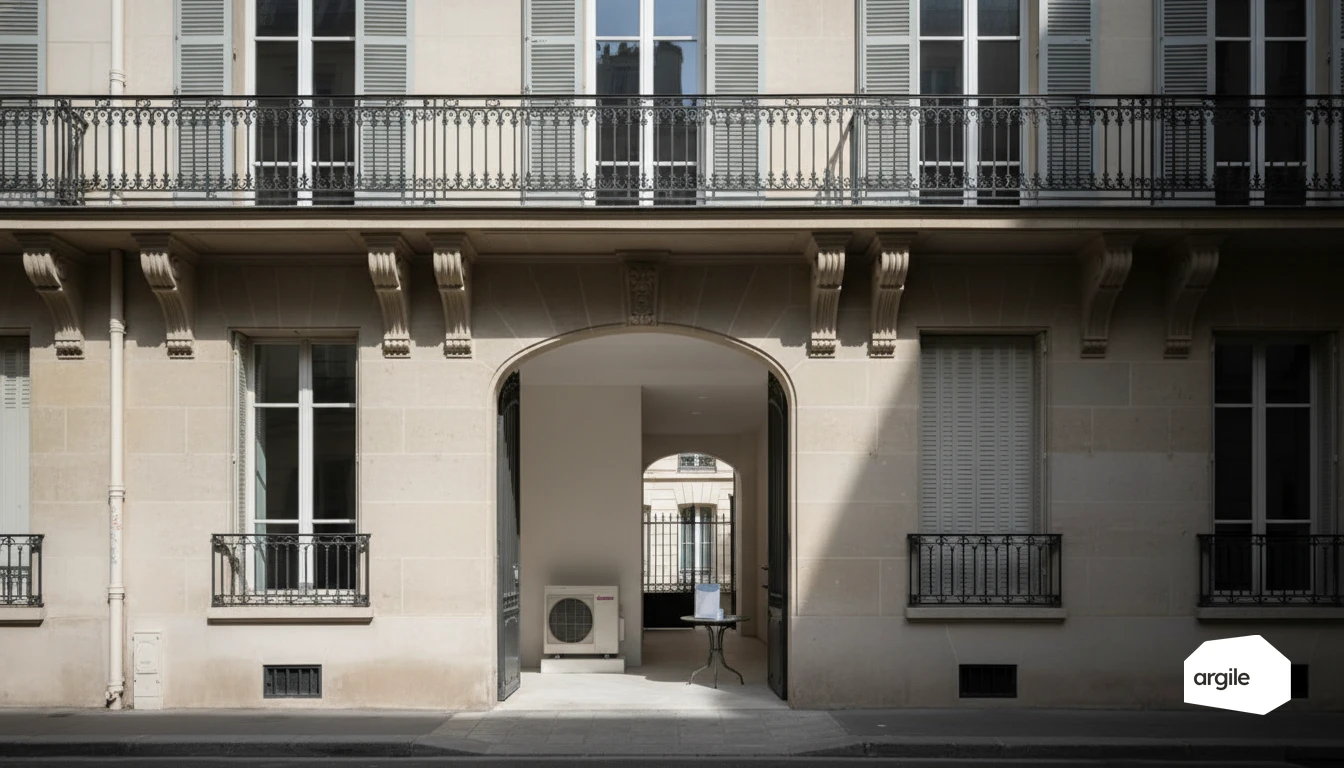

Pour l’unité extérieure, cherchez l’air, pas le coin “pratique”. Laissez du dégagement, évitez les recirculations, prévoyez un support stable avec plots antivibratiles. Anticipez le bruit côté voisinage, l’accès maintenance, et l’évacuation des condensats sans glace sur les cheminements. Sécurisez aussi le passage des réseaux et les traversées. Pour cadrer les contraintes réglementaires et limiter les litiges, référez-vous aux bonnes pratiques d’implantation de la PAC (distance aux voisins et nuisances).
Matériel et compatibilités : liaisons, ballon tampon, émetteurs, régulation
Vérifiez les compatibilités avant livraison. Longueur et dénivelé des liaisons, isolation des tuyauteries, protections électriques, filtres et pot à boues. Si le volume d’eau est faible, un ballon tampon peut stabiliser le fonctionnement. Côté régulation, loi d’eau, sonde extérieure et équilibrage des émetteurs font souvent la différence.
Raccordements et hydraulique : appliquer le DTU pour une PAC fiable
Schémas hydrauliques usuels : découplage, by-pass, vannes et organes de sécurité
Basez-vous sur le dtu et la notice fabricant pour choisir un schéma simple et lisible. En rénovation, un découplage (bouteille, ballon tampon) sécurise le débit mini et évite les cycles courts. Prévoyez by-pass, vannes d’isolement, purgeurs, manomètre, vase d’expansion, soupape, disconnecteur et points de vidange.
Qualité de l’eau et protection du circuit : boues, filtration, désembouage
Une PAC n’aime pas les boues. Avant la mise en service, rincez, filtrez et posez un pot à boues (idéalement magnétique) plus un filtre à tamis. En remplacement de générateur, un désembouage adapté limite les pannes d’échangeur et de circulateur. Finissez par un traitement conforme aux préconisations (pH, dureté, inhibiteur).
Calorifugeage et isolation des réseaux : limiter les pertes et la condensation
Calorifugez les réseaux en volumes non chauffés. Sur les tronçons froids, utilisez une isolation à cellules fermées avec pare-vapeur continu. Soignez les raccords, vannes et supports, sinon la condensation s’invite, puis les pertes. Résultat, une PAC qui travaille moins, et un client qui le voit sur la facture.
Mise en service et contrôles : prouver la conformité au DTU
Essais, purge, équilibrage : les vérifications à noter sur le PV
Avant de signer, consignez dans le PV de mise en service les essais d’étanchéité et de pression, la purge complète, l’équilibrage des débits, et les mesures de température aller retour. Notez la date, le matériel utilisé et les valeurs relevées, puis faites signer.
Réglages de la régulation : loi d’eau, températures, cycles et protections
La régulation fait la différence entre un système conforme et un système qui s’use. Réglez la loi d’eau, les consignes jour nuit, les limites mini maxi, et la gestion des cycles. Vérifiez les protections (antigel, surchauffe, manque d’eau, sécurité électrique) et conservez une capture des paramètres.
Dossier chantier : photos, notices, fiches techniques, traçabilité en 2026
Pour prouver la conformité au dtu, montez un dossier chantier propre. Photos des raccordements et du repérage, plaques signalétiques, notices fabricants, fiches techniques, schémas, références des isolants, numéros de série. En 2026, un dossier numérique partagé au client, avec une traçabilité simple des versions, évite les litiges et accélère les aides.
Litiges, assurances et réception : sécuriser vos chantiers grâce au DTU
Réception des travaux : réserves, points à faire signer, documents à remettre
La réception marque la fin du chantier et lance les garanties. Faites signer un PV signé daté, en listant clairement les réserves, même petites. Sans ça, un désaccord se règle souvent au ressenti, pas aux faits.
- PV de réception, levée de réserves quand c’est corrigé.
- Compte rendu de mise en service, réglages, photos du raccordement.
- Dossier de fin de travaux, schémas, notices, fiches techniques, consignes d’entretien.
Non-conformités courantes sur PAC : ce qui revient le plus souvent en expertise
En expertise, les points récurrents sont rarement “la machine”. On retrouve surtout un dimensionnement discutable, une hydraulique mal pensée (débits, filtration, désembouage), un mauvais traitement des condensats, du bruit lié à l’implantation, ou une alimentation électrique et des protections non adaptées. Le dtu et la notice fabricant servent de boussole.
Bonnes pratiques pour rester couvert : assurance décennale et preuve de mise en œuvre
Votre assurance décennale doit couvrir l’activité déclarée et être en place avant le premier jour. Gardez des preuves datées de mise en œuvre, autocontrôles, numéros de série, PV de mise en service, attestations fluides frigorigènes, photos avant, pendant, après. En cas de sinistre, ces pièces montrent votre respect du dtu. Pour cadrer la réception des travaux et les points à vérifier, appuyez-vous sur une checklist qualité.
